眾所周知，金屬腐蝕就是金屬的性能因環(huán)境的影響而造成的破壞。大部分不銹鋼制品管腐蝕發(fā)生在大氣環(huán)境中，是因?yàn)榇髿猸h(huán)境中擁有氧氣、及其它污染物等腐蝕成分和濕度、溫度變化等腐蝕因素。而這個(gè)時(shí)候就需要用鹽霧試驗(yàn)方法，考核不銹鋼的耐腐蝕性能。下面，正佳不銹鋼帶你了解不銹鋼制品管的鹽霧試驗(yàn)方法。

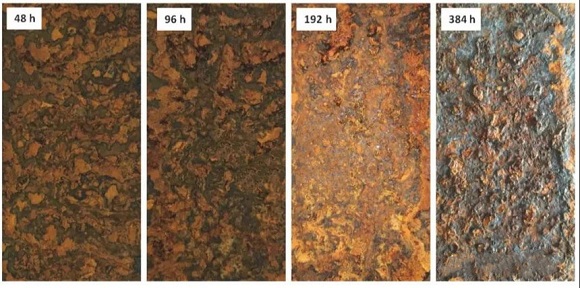

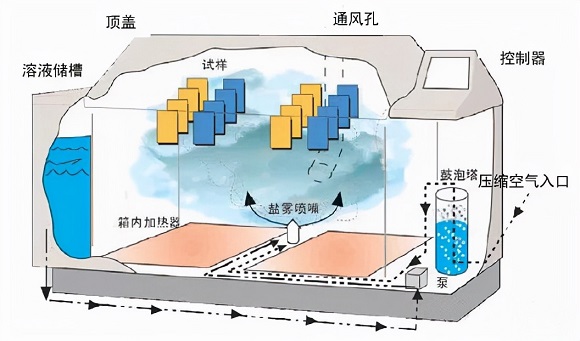

1、什么是鹽霧試驗(yàn)？ 鹽霧試驗(yàn)是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件，來考核不銹鋼制品管耐腐蝕性能，其耐受時(shí)間的長短決定耐腐蝕性能的好壞。
2、鹽霧試驗(yàn)方法 鹽霧試驗(yàn)主要分為4種：中性鹽霧試驗(yàn)（NSS）;乙酸鹽霧試驗(yàn)（AASS）；銅加速乙酸鹽霧試驗(yàn)（CASS）以及交變鹽霧試驗(yàn)。
而不銹鋼材料主要用中性鹽霧試驗(yàn)。中性鹽霧試驗(yàn)是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍(6～7)作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm·h之間。
材料商通常會(huì)用鈍化處理或提高表面拋光等級(jí)等方法，來提高不銹鋼焊管的鹽霧測試時(shí)間。但最關(guān)鍵的決定因素還是管材本身的成分，即鉻、鉬和鎳的含量。
鉻和鉬兩種元素的含量越高，抗點(diǎn)蝕和縫隙腐蝕開始出現(xiàn)所需要的腐蝕性能越強(qiáng)。這種抗腐蝕性能用所謂的抗點(diǎn)蝕當(dāng)量(PRE)值來表示：PRE=%Cr+3.3×%Mo。
鎳雖然并不能增加不銹鋼制品管對(duì)點(diǎn)蝕和縫隙腐蝕的抵抗力，但它可以在腐蝕過程開始后有效地減緩腐蝕速度。因此含鎳的奧氏體不銹鋼在鹽霧試驗(yàn)中往往有更為出色的表現(xiàn)，與抗點(diǎn)蝕當(dāng)量相似的低鎳鐵素體不銹鋼相比，它的銹蝕現(xiàn)象要輕微得多。
按照國標(biāo)規(guī)定，標(biāo)準(zhǔn)的304不銹鋼管，中性鹽霧一般在48～72小時(shí)之間；標(biāo)準(zhǔn)的316不銹鋼管，中性鹽霧一般在72～120小時(shí)。
另外，需要指出的是，鹽霧試驗(yàn)在檢測薄壁不銹鋼管的性能時(shí)有重大缺陷。鹽霧試驗(yàn)中鹽霧的氯化物含量極高，遠(yuǎn)超真實(shí)環(huán)境，所以能夠在氯化物含量很低的實(shí)際應(yīng)用環(huán)境中抵抗腐蝕的不銹鋼在鹽霧試驗(yàn)中也會(huì)被腐蝕。
鹽霧試驗(yàn)改變了不銹鋼管材的腐蝕行為，它既不能被視為一種加速試驗(yàn)，也不能看成是一種模擬實(shí)驗(yàn)。其結(jié)果是片面的，與最終投入使用的產(chǎn)品實(shí)際性能沒有等效的關(guān)系。
所以我們可以用鹽霧測試來比較不同類型鋼管的耐腐蝕性，但此試驗(yàn)僅僅能夠給材料評(píng)級(jí)。具體選擇不銹鋼制品管時(shí)，僅僅用鹽霧試驗(yàn)通常并不能提供充足的信息，因?yàn)槲覀儗?duì)試驗(yàn)條件和實(shí)際應(yīng)用環(huán)境之間的聯(lián)系缺乏足夠的了解。
基于同樣的原因，也不可能僅僅根據(jù)
不銹鋼制品管樣本的鹽霧試驗(yàn)就估算產(chǎn)品的使用壽命。另外，不同類別的鋼材之間也無法進(jìn)行比較，比如我們無法將不銹鋼和鍍層碳鋼進(jìn)行對(duì)比，因?yàn)樵囼?yàn)中所用的這兩種材料的腐蝕機(jī)理截然不同，其試驗(yàn)結(jié)果和最終實(shí)際使用環(huán)境的相關(guān)性也不相同。
